醫用內窺鏡攝像系統成像原理

隨著國家醫療體制的改革，醫療技術的進步，先進醫療設備的普及，內窺鏡設備系統越來越廣泛地應用于各級醫院，例如：腦室鏡，胸腔鏡，耳鼻喉鏡、宮腔鏡，輸尿管腎鏡，前列腺電切鏡，椎間盤鏡，關節鏡，腹腔鏡等等。那么醫用內窺鏡攝像系統成像原理是怎樣的呢？

醫用內窺鏡攝像系成像原理：光源發出的光通過傳光束（光纖），經內窺鏡主體，傳遞到人體內部，照亮人體內腔組織需要檢查部分，物鏡將待檢查部分成像在面陣CCD上，由CCD驅動電路控制CCD采集圖像，輸出標準視頻信號。調節機構用于調節內窺鏡前端的觀察角度，可上下調節、左右調節和旋轉調節。

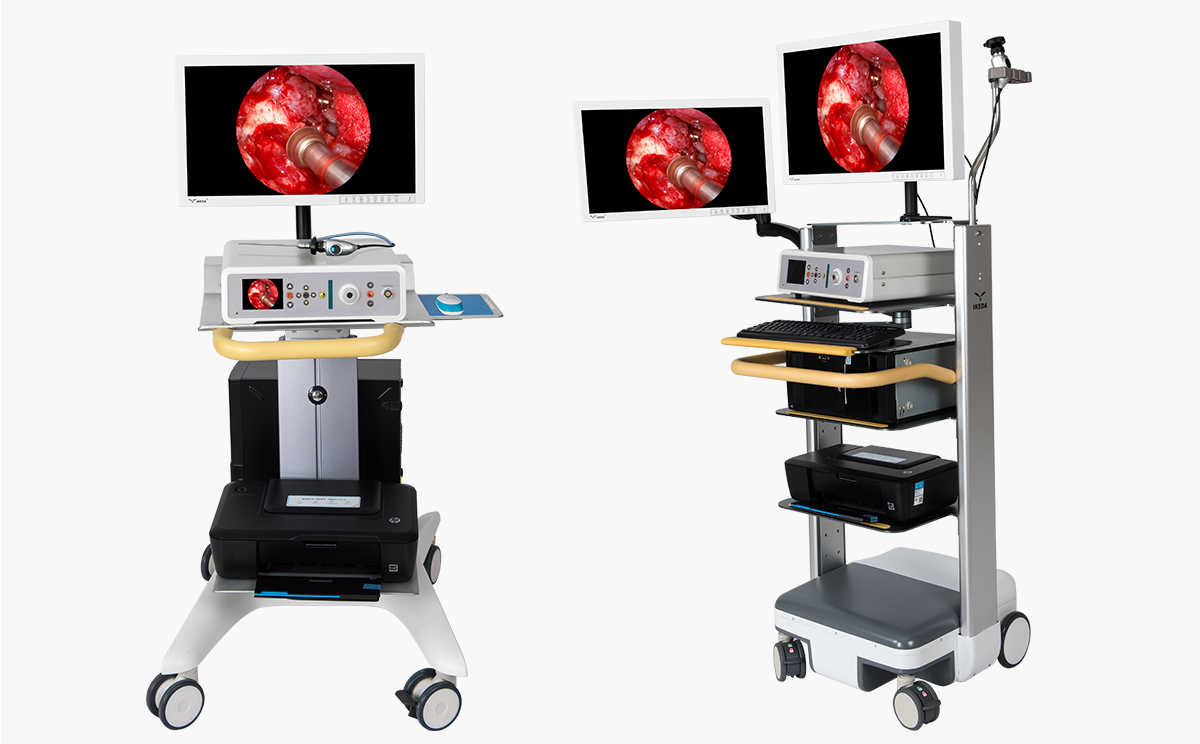

醫用內窺鏡攝像系統包含五部分：光學視鏡、醫用攝像機、醫用監視器、冷光源、刻錄系統；

其中醫用攝像機采用單晶片和三晶片，現在高端的使用客戶多是3CCD攝像器。醫用三晶片圖像傳感器，真實再現逼真色彩，輸出1920*1080P、60FPS全高清數字信號，提供穩定的腔鏡視野，給予術者極佳的視覺體驗，讓手術更輕松，更精細！

冷光源的發展由鹵素燈-氙燈-LED燈；

LED冷光源特點及好處

1、LED使用冷發光技術，發熱量比普通照明燈具低很多。

2、真正純凈白光，不含紅外線于紫外線；

3、難以置信的超長使用時間（6萬到10萬小時）

4、愉悅的低成本體驗（不需換燈泡）

5、超低能耗，綠色環保

6、觸摸屏

7、安全

啟動LED燈只需要直流電壓（低電壓，無害），而啟動氙燈需要高頻交流電壓，一旦觸碰，危及生命！
